bueno, hola, esto es un PASO A PASO CON FOTOS Y EXPLICACIONES para los que no entienden nada de electrónicacomo yo jejej

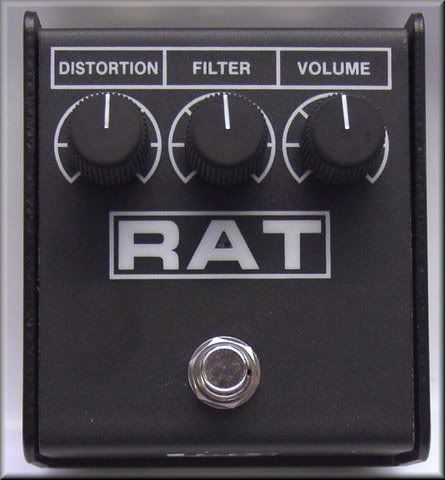

Esta es la distorsion que vamos a hacer !!! o lo mas parecido que se pueda




Comenzemos
Antes que nada comprar los materiales necesarios que son los que estan el post de adricto, igual aca se los dejo :

Resistencias:



2x 47 Ohm

2x 33k

1x 100k

4x 1k

2x 1M

1x 560 ohm

1x 1k5

1x 10k

2x 100k Potenciómetro Log.

1x 150k Potenciómetro Log.



Condensadores:



2x 0.022 uF

1x 1uF

1x 1nF

1x 100 uF

1x 0.001 uF

2x 4.7 uF

1x 30 pF

1x 2.2 uF

1x 10 uF

1x 0.0033 uF

1x 47 uF

1x 100 pF


Diodos:



1x 1N400x (Puede ser 1N4001,1N4002....1N4007, etc).

2x 1N4148



Transistores & Ic´s:


2 x BF245A (o 2N5457, 2N3819, MPF102)

1 x LM308 (8 patas encapsulado DIP).



Varios:




Acido para hacer plaquetas una botellita chica basta y sobra

Papel Vegetal 1 hojita

Clip de batería 9v.

Jack hembra para fuente 9v con conmutación (corte).

1 Jack hembra stereo de ¼ pulgada, y otro igual pero mono.

Switch DPDT, o 3PDT.

Caja y cable (obvio!).

Zócalo 8 patas para encapsulado DIP.

Placa cobreado simple, virgen de 10x10.

Guantes de latex x 1


Aca subi el otro post que lo pase a word asi pueden imprimir la lista de materiales necesarios



Bueno fijense que en varios hay 2 cosas que en el archivo para descargar no estan y son: guantes, y papel vegetal.

El Gasto que hice fue de 40 pesos lo unico que me falto y todavia no consigo pork aca no tenian es el LM308 que llega la semana que viene asi que voy a ir posteando como la voy armando hasta que tenga el ultimo componente que me falta.
Una vez que ya tienen todo comprado ( las cosas tal cual como dice la lista), vamos a hacer una de las cosas mas importantes y que la mayoria de la gente no sabe como hacer LA PLAQUETAAAAA!!!

Circuito invertida jpg
http://hotfile.com/dl/70873628/9ac861c/Plaqueta_Invertida.jpg.html
Circuito normal jpg
http://hotfile.com/dl/70873926/cabef7e/Plaqueta_Distorsion.jpg.html
Circuito en Corel por si le quieren modificar algo
http://hotfile.com/dl/70874129/d0a0c55/Circuito_Corel.cdr.html

Primero hay que tener el plano de la plaqueta para eso yo lo pase a corel y jpg. A este plano hay que imprimirlo en el papel vegetal o sacarle una fotocopia( tiene que ser con una impresora laser o fotocopiadora). Recordemos que el plano lo tenemos que imprimir dado vuelta. Ese plano impreso al reves en el papel vegetal con las medidas de 10 x 10 (siempre fijense que entre bien en la plaqueta que compraron que tiene que ser de 10x10) lo vamos a presentar en la plaqueta y luego con la plancha no muy caliente se lo empezamos a pasar por encima del papel vegetal, siempre la tinta que tiene el papel impreso tiene que estar hacia la plaqueta jejeje ( por eso decia que hay que imprimir el plano al reves, pork cuando lo plnachemos sobre la plaqueta este le va a pasar la tinta a la plaqueta y asi marca el circuito de la forma correcta.

Basta de charla una foto explica mas que mil palabras .

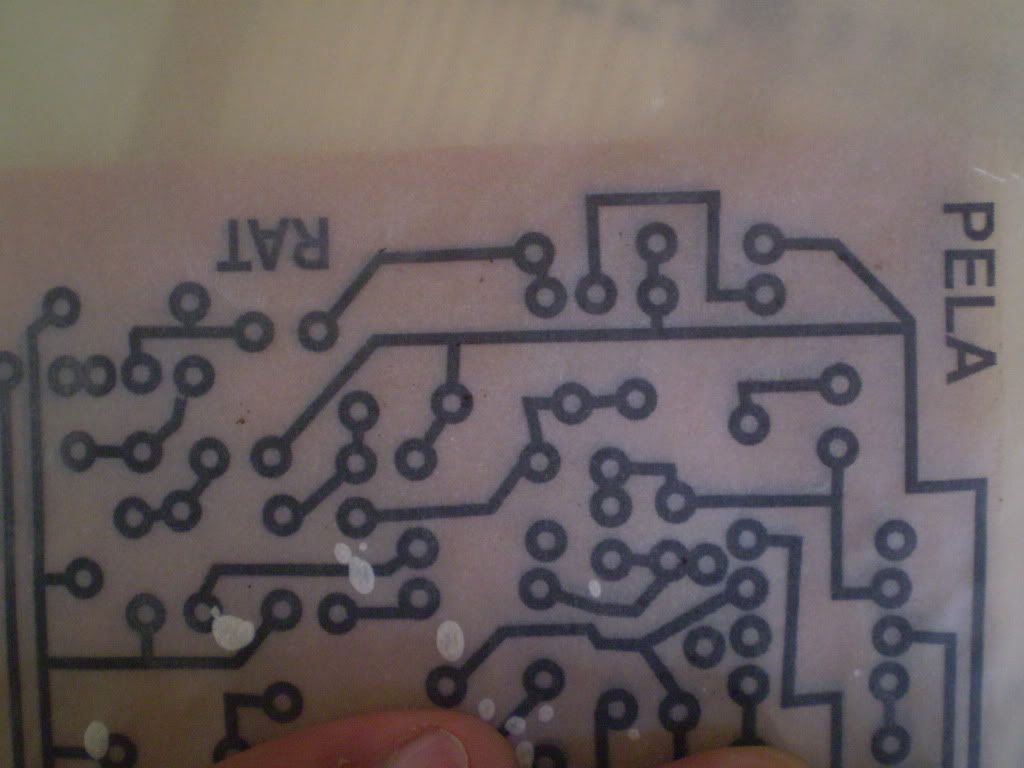

Aca como ven la plaqueta esta abajo del papel vegetal



Otra pic

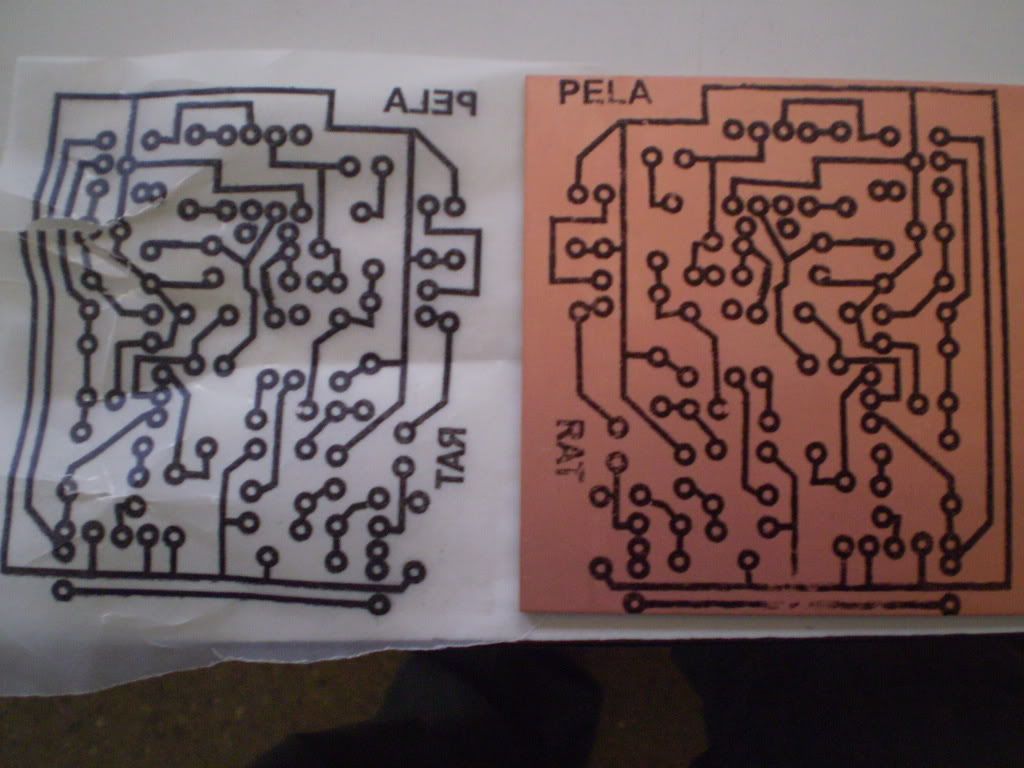

Bueno suporongamente asi tiene que quedar la plaqueta



Una vez que ya planchamos el circuito en la plaqueta vamos a retocarlo un poco con una microfibra indeleble asi nos quedan unas lineas re copadas sin ningun corte ni nada, cosa que no interrumpa el circuito. Como veran en las fotos le puse pela a la plaqueta para que quedara re fashination aunque nadie la vea dsps.

Hecho esto nos plantamos unos guantes de latex esos de las farmacias que salen 1 peso y vamos a meter la plaqueta en el ácido para hacer plaquetas, lo que hace el acido va a comerse las partes de la plaqueta donde no esta la tinta marcada, bueno no se come la plaqueta se como el cobre que lo recubre.

Ponemos el acido en un recipiente de plastico en el cual vaya a entrar la plaqueta y luego ponemos la plaqueta, el ácido tiene que cubrirla por completo. Asi lo dejamos una media hora o mas !!!

Asi:

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300029.jpg

Luego lo sacamos comprobamos que no haya quedado cobre en ningun lugar que no este pintado el circuito y enguajamos con agua y secamos con servilletas de papell si frotar !!! ( si ha quedado cobre en un lugar no deseado dejalo mas tiempo).

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300035.jpg

enjuague

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300038.jpg

Secado

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300045.jpg

Bueno ahora que ya esta lista la plaqueta hay que agujerearla. Para eso nesecitamos una mechita de 1mm y a agujerear todos los circulitos de la plaqueta.

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300041.jpg

Como veran en la imagen de arriba la mecha es muy chiquita y el taladro no la podia apretar asi que le puse cinta a la mecha asi quedaba mas ancha jejej.

Una vez agujereada la ligamos con una liga finita asi le sacamos la tinta de arriba del cobre !!!

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300042.jpg

Y ahora lo mas lindo a soldar los integrados!!!!

http://i1220.photobucket.com/albums/dd453/pelasreggae1/P8300043.jpg

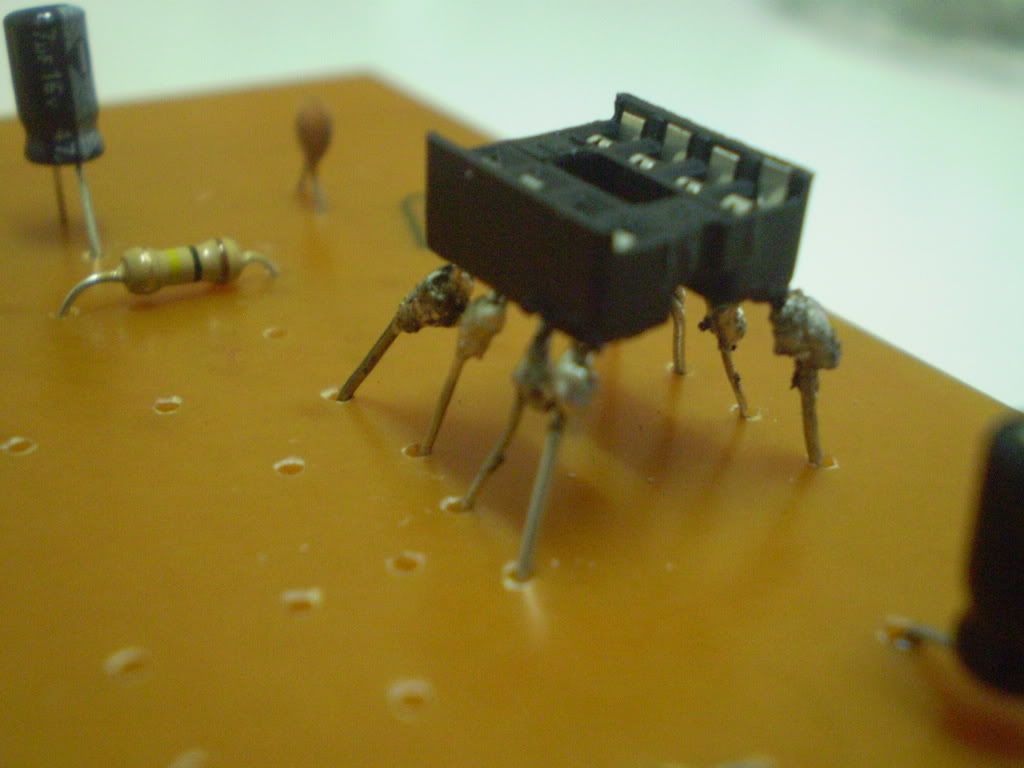

Bueno cuando empezamos a soldar los integrados nos dimos cuanta que la plaqueta era mucho mas chica de 10x10 el tamaño real es de 0,63 x 0,53 para soldar resistencias, diodos, condensadores no hay drama pero al momento de soldar el Zócalo 8 patas para encapsulado DIP no coincidian los agujeros. pero no nos dimos por vencidos y le soldamos unos alambritos que eran recortes de lo que sobraba de las resistencias jejje y quedo asi



si ya se quedo re como el orto pero no se tocan las patitas jejej asi que no hay drama este zocalo es para poner sobre el sin soldar el circuito integrado que es el LM308 entonces el dia que se nos llegue a quemar unicamente lo reemplazamos sin tener que soldar y desoldar.

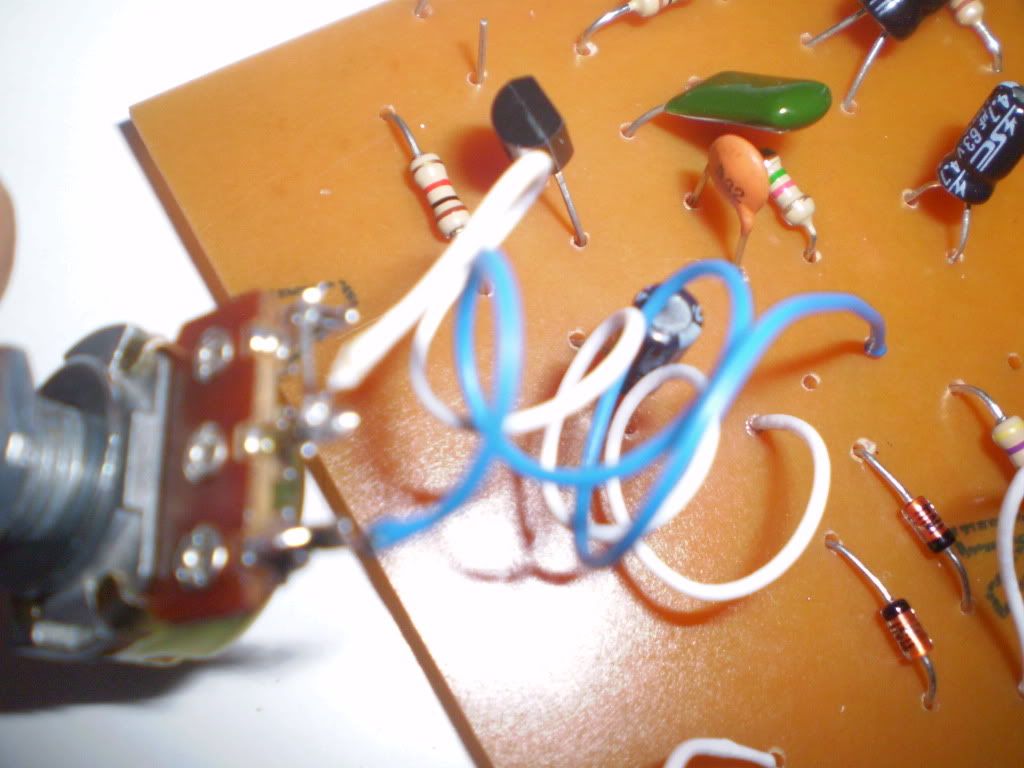

Ahora vamos a soldar los potenciometros que obvio se sueldan con cablecitos no van directos jeje, primero los presento en el layout para ver como van y a soldar.



Potenciometro 100k



y aca ya esta soldado



Despues se sueldan o soldan como quieran decir jajaj los Jacks hembra que me di cuenta que al pedo compre como decia en la lista de componentes un jack hembra stereo solo se utilizan mono.
